RYZQ—D低压干式调压起动配电柜

  RYZQ系列低压干式调压软起动配电柜,是湖南科太科技有限公司研发的新一代电动机软起动的控制设备。采用磁圈变换软起动器和控制单元以抽屉形式结合在一起,通过调节磁圈变换原理来调节主电机和机端输入电压,以达到电动机起动电压可调的软起动效果。

  RYZQ系列低压干式调压软起动配电柜,整柜提供,非单独的软起动器,是针对市场上现有软起动设备的不足之处,研发提供一种结构精美、模块化、互换性强、运行安全可靠、使用寿命长、起动电流小、起动力矩大、过载能力强、无谐波污染、不受使用环境和温度与地理位置影响、使用维护方便的全新软起动设备。根据火宅自动报警系统设计规范,GB50116-2013在消防水泵上不得采用变频器及GB50974-2014《消防给水及消火栓系统技术规范》不得采用有源器件的软起动装置,而采用没有电子元件的RYZQ千式调压软起动配电柜,优势非常明显。

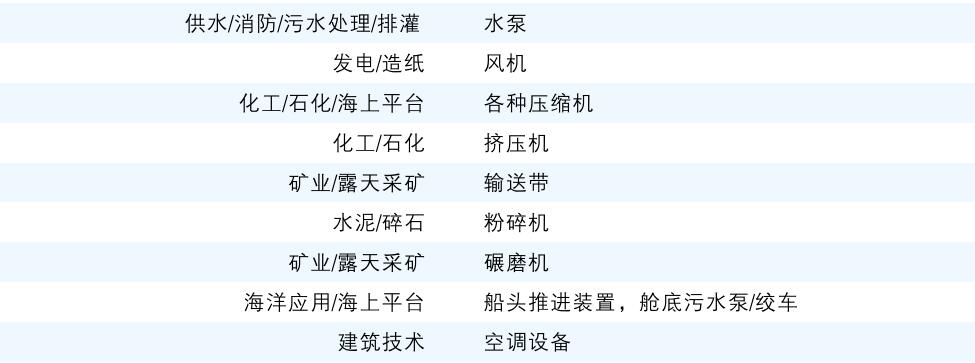

应用举例:




  RYZO低压干式调压软起动配电柜,能完全代替低压固态软起动装置和低压液阻软起动装置具备了其所有优点解决了其不足之处。具有下述优点:

  1、电磁感应原理,干式变压器的特性,投入使用后无其它维护及易损件,可以节约大量的维护费用与消耗。

  2、主回路无任何可控硅等电子元件,保持了工频电网的正弦波,无谐波污染,抗于扰性强,

  3采用全封闭式模块成型,使设备不受使用环境的温度与地理位置的影响,适用于各种苛刻的环境条件。

  4、节能效果好,由于是通过调节感应变压器一次侧的有效匝数来实现调节主电机机端输入电压,有功能耗小。

  5、纯电磁产品,安全性高,过载能力强,可以频繁起动。

  6、超越了自耦降压和串联调压软起的优点,属隔离调压原理,起动电流更小,起动力矩更大,起动过程平滑无冲击。




结构特征:


  结构符合GB/14048《低压开关设备及控制设备总则》和JB/T10361《低压成套开关设备和控制设备安全设计导则》的有关规定。

  产品的壳体为柜式防护结构,其防护等级不低于IP30的有关规定。柜体为型材抽屉式柜体,或其它规格的标准柜体成型。表面平整,美观大方。RYZQ系列产品为前后开门,落地安装。产品的引入线为共母排并柜、引出线均由柜(箱)底部接出。柜(箱)体内部装有断路器、接触器、控制单元、磁圈变换软起动器等元件,抽屉式结构,检修方便在前门上装有供控制、监视、检测用的按钮、信号灯、电压表、电流表等。


使用条件:


  ◆海拨高度不超过2000米。超过2000米需降容使用,详情可咨询厂家。

  ◆周围介质温度不高于+40℃,不低于-30℃。

  ◆空气相对湿度不大于90%。

  ◆振幅不大于0.5毫米,振动频率不大于600次/分钟。.

  ◆与垂直面的倾斜度不超5度。

  ◆在无爆炸危险的介质中,且介质中无足以腐蚀金属的破坏

  ◆绝缘的气体及导电尘埃的地方。


技术参数和起动条件 RYZQ设计工作条件如下:

1、供电系统:三相AC380V 充差±10%

2、工作电源:AC220V或AC380V

3、电源频率:50-60HZ

4、适用电机:三相交流鼠笼式异步电机

5、起动电压:40%-97%额定电压连续可调

6、起动时间:5-120秒连续可调

7、故障保护:缺相,过流、短路、过压、欠压等

8、起动电流:0.8-4倍电机额定电流之间可调

9、过载能力:120%额定电流120秒,300%额定电流60秒

10、散热:自然或风冷

11、防护等级:IP20-lp40

12、初始起动电流:80%FLA(电机满载电流)标准50%FLA(电机满载电流)选项

13、最大起动电流:80%-400%FLA(电机满载电流)可整定

14、考虑电动机起动参数的限制设计起动时间:120秒(在150%FLA时)60秒(在240%FLA时)45秒(在300%FLA时)30秒(在400%FLA时)

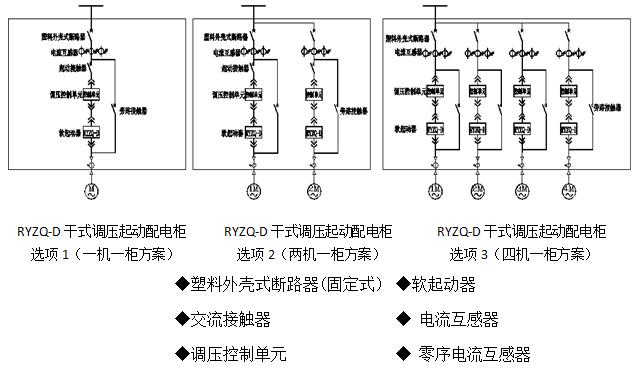

一次方案示意图:

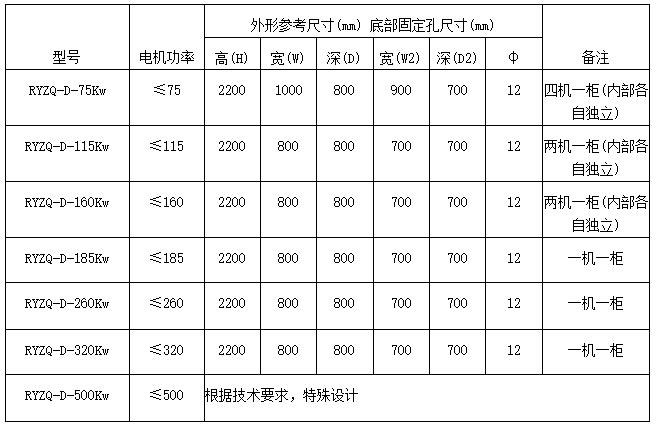

外形尺寸(可以满足和GGD、GCK、MNS、GCS等开关柜体共母排):
